| Marke | HIMMEL |
| Produkt | K75.01-AM-SB/2-M12K 1"-8UNC-LH |
| Interner Code | IMP4850415 |
| Benutzerdefinierter Code | 8501 5220 |

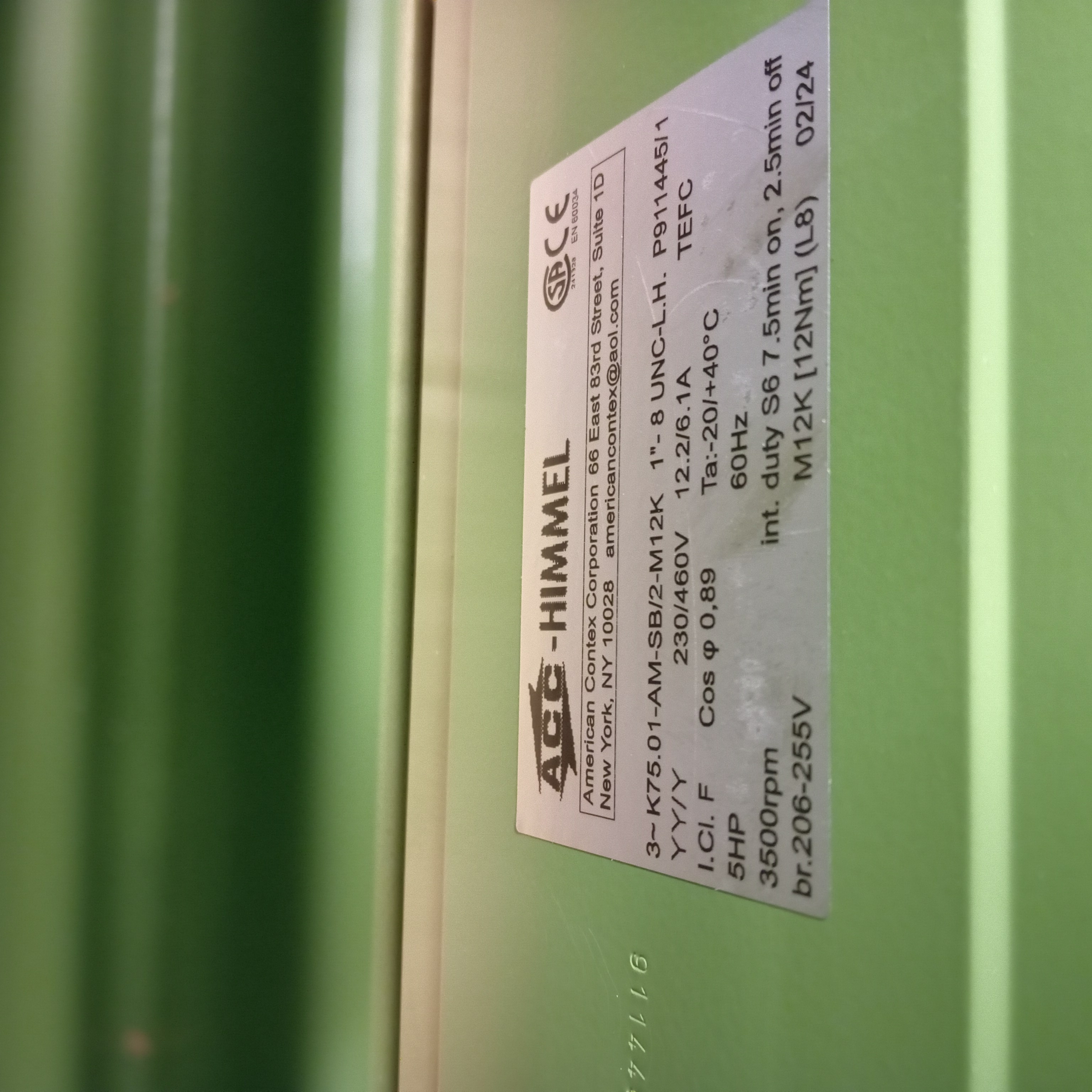

| Technische Spezifikation | wie Typenschild-Nummer P-743308/1 Maßblatt: 1NJ000444 K-Modellreihe / design series: K75 Typ / type: K75.01-AM-SB/2-M12K K-Maßblatt / dimension sheet: 1NJ000444 Farbe / colour: RAL 6011 Resedagruen 2K / Reseda green 2K-PUR Bauform / mounting position: B3 K-Befestigungsseiten / mounting sides: einseitige Fußbearbeitung/one-sided foot machining Schutzart / protection class: IP54 K-Leistungsschild / name plate: Klebeschild 90x60 /adhesive label 90x60 Leistungsschild Logo / name plate logo: ACC Zolltarifnummer / HS-Code: 85015220 Umgebungstemperatur / Ambient temperature /Ta [°C]: -20/+40 Abtriebs-Variante / Output variant: Flanschscheibe/Flange plate W.Durchmesser / shaft diameter [mm]: 28.575 W. Länge / shaft length [mm]: 102 (mitte Fußbohrung bis Anfang Werkzeug/center foot hole to beginning of tool) Wellengewinde / shaft thread: 1"- 8 UNC-L.H. K-Flanschscheiben Ø/ external diameter flange [mm]: 140 K-Werkzeugbreite / tool width [mm]: 0 - 5 Lagerung AS / Bearing-AS (DE): Einfachlagerung / simple bearing Lagerung BS / Bearing-BS (NDE): Einfachlagerung / simple bearing K-elekt.Anschlussart/elec. connection mode: Klemmenkasten / Terminal Box KK-Werkstoff / Terminal box material: Aluminium / aluminium KK-Lage / Terminal box position: 3B KK-Verschraubung / gland: (1x)-¾NPT Kennzeichen/Zulassung|Identification/Certification: CE & CSA Phasenanzahl / number of phases: 3~ Kennbuchstabe / Code letter: J Polzahl / Poles: 2 Nennleistung / Nominalpower [kW]: 3.7 Nennleistung / Nominal power [HP]: 5 Motordrehzahl nenn / Motor speed nom. [1/min; rpm]: 3500 Nennfrequenz / Nominal frequency [Hz]: 60 Nennspannung / Nominalvoltage [V]: 230/460 Nennstrom / Nominal current In [A]: 12.2/6.1 CosPhi / CosPhi: 0.89 Schaltung / Wiring: S200 (YY/Y) Betriebsart / Duty type: S6-75% Betriebsart / Duty type CSA/UL: int. duty S6 7.5min on, 2.5min off Versorgungsart / power supply: Netz-Betrieb / mains operation Außenerdung Motor / External grounding motor: Nicht vorhanden / not existing Wicklungsschutz / Motor protector: ohne / without Isolationsklasse / Insulation class: F Belüftungsart / Ventilation type CSA/UL: TEFC Schaltbild Motor / Connection diagram motor: A0200000 Schaltbild Einbauten 1 / Con. diagram compon. 1: A010414 Bremstyp / Brake type: M12K [12Nm] (L8) Bremssteuerspg / Brake supply voltage [V]: 206-255 Verschaltung / Connection: separat / separate |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für HIMMEL - K75.01-AM-SB/2-M12K 1"-8UNC-LH zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|

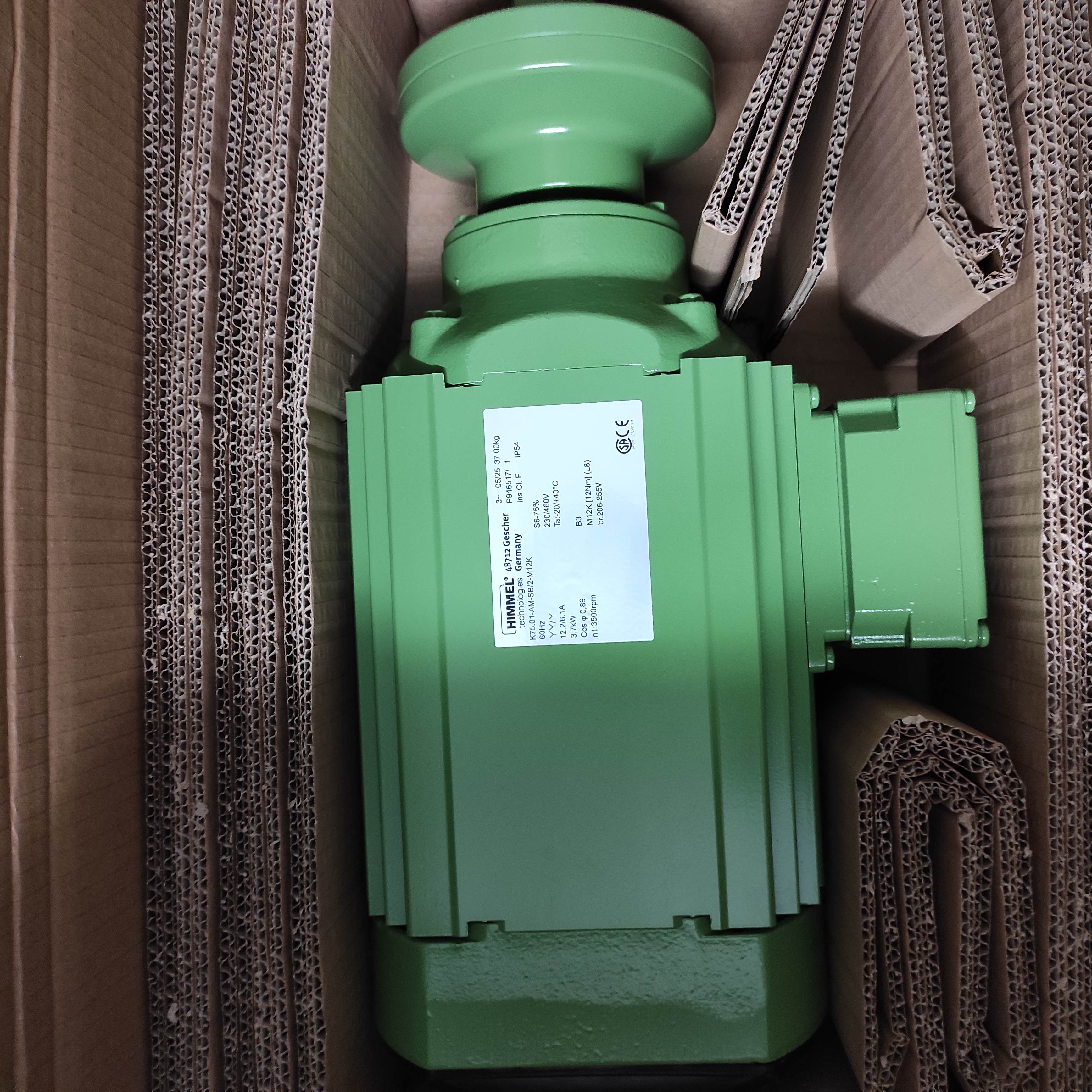

IMG_20240219_124511.jpg | |
|
|
IMG_20240219_124515.jpg |
