| Marke | Carlo Gavazzi |

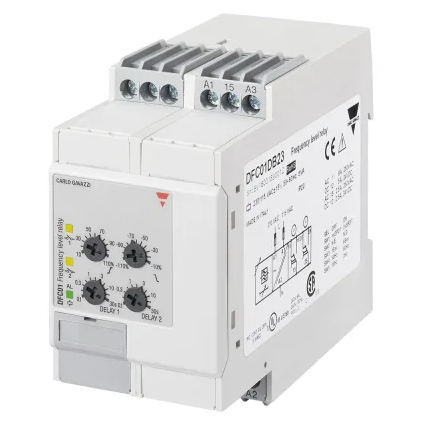

| Produkt | DFC01DB23 |
| Beschreibung | AUSGANGSSIGNAL 2 Relais SOLLWERTE 2, einstellbare ÜBERWACHUNGSVARIABLE |
| Interner Code | IMP249733 |
| Gewicht | 1 |
| Technische Spezifikation | Überwachungsrelais Frequenzüberwachung Typ DFC01 • Relais zur Über- und Unterfrequenzüberwachung • Misst, ob die Frequenz der Stromversorgung innerhalb der festgelegten Grenzwerte liegt • Maßnahmen zur eigenen Stromversorgung • Getrennt einstellbare obere und untere Stufe auf relativer Skala • Separat einstellbare Verzögerungsfunktionen (0,1 bis 30 s) • Ausgang: 2 x 8 A SPDT-Relais • Zur Montage auf DIN-Schiene gemäß DIN/DE 50 022 • 45 mm Euronorm-Gehäuse • LED-Anzeige für Relais, Alarm und Stromversorgung AN Beschreibung des Produkts Bestellschlüssel DFC 01 D B23 DFC01 ist ein präzises Frequenzüberwachungsrelais. Es überwacht seine eigene Stromversorgung. Über- und Unterfrequenz können mit zwei unabhängigen Sollwerten und Verzögerungszeiten getrennt überwacht werden und Relaisausgänge. Die LEDs zeigen den Zustand des Alarms und des Ausgangsrelais an. Art der Gehäusefunktion Nummer des Artikels Ausgangsleistung Stromversorgung Typenauswahl MontageAusgangsversorgung: 24/48 VAC Versorgung: 115/230 VAC DIN-Schiene 2 x SPDT DFC 01 D B48DFC 01 D B23 Eingabespezifikationen Eingabe Eigene Stromversorgung A1, A2 oder A2, A3 Messbereiche Oberes Niveau Unteres Niveau Wählbar über DIP-Schalter 2-Hz-Bereich+0,2 bis +2,2 Hz -2,2 bis -0,2 Hz 50 Hz 50,2 bis 52,2 Hz 47,8 bis 49,8 Hz 60 Hz 60,2 bis 62,2 Hz 57,8 bis 59,8 Hz 10-Hz-Bereich+1 bis +11 Hz-11 bis -1 Hz 50 Hz 51 bis 61 Hz39 bis 49 Hz 60 Hz 61 bis 71 Hz49 bis 59 Hz Sortimente Oberer Frequenzpegel+10 bis +110% des ausgewählten Sortiments Niedrigerer Frequenzpegel-110 bis -10% des ausgewählten Sortiments Ausgangsspezifikationen Ausgang2 x SPDT-Relais N.E. Nennisolationsspannung 250 VAC Kontaktbewertungen (AgSnO2) WiderstandslastSAC 1 8 A bei 250 VAC DC 12 5 A bei 24 VDC Kleine induktive Lasten AC 15 2,5 A bei 250 VAC DC 13 2,5 A bei 24 VDC Mechanische Lebensdauer ≥ 30 x 106 Operationen Elektrische Lebensdauer ≥ 105 Operationen (bei 8 A, 250 V, cos φ = 1) Betriebsfrequenz≤ 7200 Operationen/h Dielektrische Festigkeit Dielektrische Spannung ≥ 2 kVac (rms) Nennimpulsfestigkeit Volt.4 kV (1,2/50 µs) Hysterese (Frequenz) 2-Hz-Bereich ~ 0,05 Hz 10-Hz-Bereich ~ 0,25 Hz Spezifikationen der Lieferung Stromversorgung Überspannung cat. III Nennbetriebsspannung (IEC 60664, IEC 60038) über die Klemmen: A1, A2 oder A3, A2 B 48:24 /48 VAC ± 15% 40 bis 70 Hz, isoliert B 23:115 /230 VAC ± 15% 40 bis 70 Hz, isoliert Nennbetriebsleistung 5 VA |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für Carlo Gavazzi - DFC01DB23 AUSGANGSSIGNAL 2 Relais SOLLWERTE 2, einstellbare ÜBERWACHUNGSVARIABLE zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|
