| Marke | Carlo Gavazzi |
| Produkt | DFB01CM24 |
| Beschreibung | AUSGANGSSIGNAL 1 Relais SOLLWERTE 2, einstellbar ÜBERWACHT |
| Interner Code | IMP249728 |
| Gewicht | 0.14 |
| Technische Spezifikation | Überwachungsrelais, Frequenzüberwachungstypen DFB01, PFB01 DFB01 PFB01 • Relais zur Über-/Unterfrequenzüberwachung • Messung, ob die Frequenz der Stromversorgung innerhalb der festgelegten Grenzwerte liegt • Messung an eigener Stromversorgung • Messbereiche Spannung: 24 bis 240 VAC Frequenz: 50 - 60 Hz • Getrennt einstellbare obere und untere Stufe auf relativer Skala • Einstellbare Verzögerung bei Alarm oder Wiederherstellung (0,1 bis 30 s) • Programmierbares Einrasten oder Sperren auf eingestelltem Niveau • Ausgang: 8-A-SPDT-Relais N.D. oder N.E. wählbar • Zur Montage auf DIN-Schiene gemäß DIN/EN 50 022 (DFB01) oder Steckmodul (PFB01) • 22,5-mm-Euronorm-Gehäuse (DFB01) oder 36-mm-Steckmodul (PFB01) • LED-Anzeige für Relais, Alarm und Stromversorgung AN Produktbeschreibung Bestellschlüssel DFB 01 C M24 DFB01 und PFB01 sind präzise Frequenzüberwachungsrelais. Die Relais überwachen ihre eigene Stromversorgung von 24 bis 240 VAC. Der Vorteil der Verwendung der Verriegelungsfunktion besteht darin, dass das Relais unter Spannung gehalten werden kann. auch nach dem Ende des Alarmzustands. Die Sperrfunktion kann verwendet werden, um den Relaisbetrieb zu verhindern, wenn dies nicht gewünscht ist (Wartung, Übergänge). Die LEDs zeigen den Zustand des Alarms und des Ausgangsrelais an. Art der Gehäusefunktion Nummer des Artikels Ausgangsleistung Stromversorgung Typenauswahl Einbauausgang Messbereichsversorgung: 24 bis 240 VAC DIN-Schiene SPDT50-60 HZDfb 01 C M24 Stecker-INSPDT50-60 Hz PFB 01 C M24 Eingabespezifikationen Ausgangsspezifikationen Eingabe Eigene Stromversorgung DFB01: A1, A2 (24 bis 240 VAC) PFB01:2, 10 (24 bis 240 VAC) Messbereiche Oberste Ebene/Untere Ebene Wählbar über DIP-Schalter 2-Hz-Bereich: 0,2 bis +2 Hz-2 bis +0,2 Hz 50 Hz 49,8 bis 52 Hz48 bis 50,2 Hz 60 Hz 59,8 bis 62 Hz58 bis 60,2 Hz 10-Hz-Bereich-1 bis +10 Hz -10 bis +1 Hz 50 Hz49 bis 60 Hz 40 bis 51 Hz 60 Hz59 bis 70 Hz 50 bis 61 Hz Eingabe des Kontakts DFB02-Klemmen Z1, Z2 PFB02-Klemmen 8, 9 Deaktiviert > 10 kΩ Aktiviert< 500 Ω Pulse width > 500 ms Hysterese Ausgänge PDT-Relais Nennisolationsspannung 250 VAC Kontaktnennwerte (AgSnO2) WiderstandslastSAC 1 8A bei 250 VAC DC 12 5 A bei 24 VDC Kleine induktive Lasten AC 15 2,5 A bei 250 VAC DC 13 2,5 A BEI 24 VDC Mechanische Lebensdauer ≥ 30 x 106 Operationen Elektrische Lebensdauer ≥ 105 Operationen (bei 8 A, 250 V, cos φ = 1) Betriebsfrequenz≤ 7200 Operationen/h Dielektrische Festigkeit Dielektrische Spannung ≥ 2 kVac (rms) Nennimpulsfestigkeit Volt.4 kV (1,2/50 µs) 2-Hz-Bereich ~ 0,05 Hz 10-Hz-Bereich ~ 0,25 Hz |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für Carlo Gavazzi - DFB01CM24 AUSGANGSSIGNAL 1 Relais SOLLWERTE 2, einstellbar ÜBERWACHT zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|

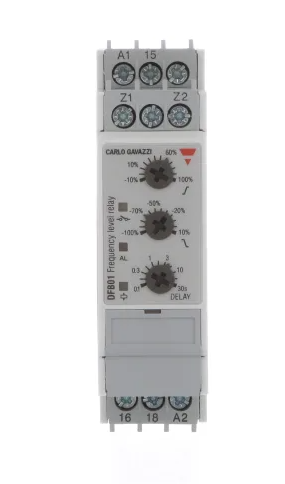

Captura de pantalla 2023-02-27 153246.png | |
|
|

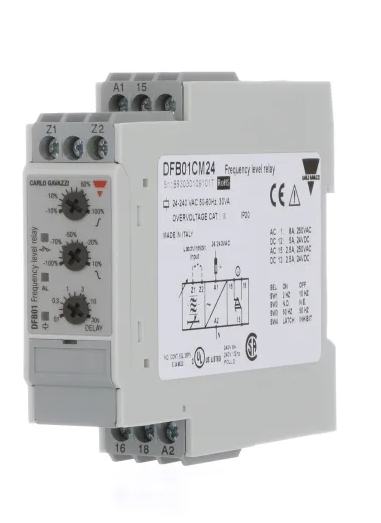

Captura de pantalla 2023-02-27 153305.png | |
|
|

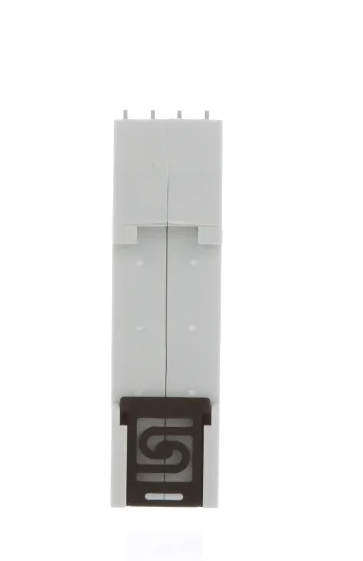

Captura de pantalla 2023-02-27 153515.png |
