| Marke | Carlo Gavazzi |
| Produkt | CTD2X755AXXX |

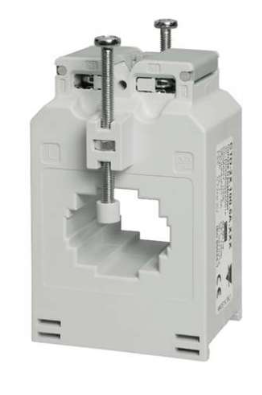

| Beschreibung | AC-Stromtransformator |
| Interner Code | IMP241861 |
| Gewicht | 1 |
| Technische Spezifikation | Wechselstromtransformator (max. 30x10mmbus-bar) Typ CTD-2X • Stromwandler vom Typ Sammelschiene • Klasse 0,5, Ströme von 40 bis 600 A • Integrierte DIN-Schienenhalterung • Abnehmbare Befestigungsclips für die Verkleidung • 2 isolierte Befestigungsschrauben für Sammelschienen • Doppelte Schraubklemmen (bis zu 8-adrige Verbindungen) • Verschließbare Klemmenblockabdeckungen Beschreibung des Produkts Bestellschlüssel CTD-2X 200 5A XXX Stromwandler in Kabel-/Sammelschienen-Ausführung mit einfacher DIN-Schienen-/Sammelschiene und Schalttafelmontage Typenauswahl Ty. Nennprimärströme von 40 A bis 600 A. Modell Primärstrom Sekundärstrom-Option Optionaler Befestigungssatz: CTD-Kit Primärstrom Von 40 bis 600 A (Siehe Reichweitentabelle) Technische Daten der Eingabe Sekundärstrom 1A 5A Option XXX:Keine XTX: Tropikalisierung Betriebsfrequenz 45 bis 65 Hz Max. Systemspannung0,72 kV Nennisolationsgrad3 kV/1 min. bei 50 Hz Isolationsklasse E (max. 75°C) Kurzfristiges aktuelles Rating Mit typischen 100 In/1/1 s Idyn 2.5 Zoll Die kurzzeitige Thermie Der aktuelle Ith ist ohnehin durch die Kabel-/Busschienengröße begrenzt Erweiterte Strombewertung 120% Sicherheitsfaktor (FS) ≤ 5 (Klasse: 0,5, 1 und 3) Allgemeine Spezifikationen Normen gemäß EN60044-1 Gehäuse ABS, selbstverlöschend: UL 94 V-0 Montage der DIN-Schienen-Sammelschiene und Schalttafelmontage Standardzubehör Zwei Reihenklemmenschrauben. Zwei Befestigungsschrauben für Kabel/Sammelschiene. Zwei verschließbare Klemmenblockabdeckungen. Zwei Befestigungsclips für die Schalttafelmontage. Zwei Kunststoffkappen für Kabel-/Sammelschienen-Befestigungsschrauben. Optionales ZubehörErweiterter Montagesatz: CTD-Kit Montage mit zwei Paneelen Befestigungsclips. Sechs Befestigungsschrauben für Kabel/Sammelschiene. Sechs Kunststoffkappen für Kabel-/Sammelschienen-Befestigungsschrauben. Besonderheiten 1 A Sekundärstrom, Tropikalisierung Betriebstemperatur-25°C bis +60°C (-13°F bis 140 °F) (R.H.< 90%, nicht kondensierend bei 40 °C) Lagertemperatur -30°C bis +70°C (-22°F bis 158 °F) (R.H.< 90%, nicht kondensierend bei 40 °C) Zulassungen CE, cURus und CSA Typ der Verbindungsschraube Kabelquerschnittsfläche von 1,5 bis 6 mm2 Das für Klemmenblockschrauben maßgebliche Anzugsmoment der Min/Max-Schrauben ist: Von 1 bis 2 Nm Maximales Anzugsmoment der Schrauben, das für die Befestigungsschrauben des Kabels/der Sammelschiene relevant ist: 0,3 Nm Schutzgrad IP00 IP20 (mit verschließbaren Klemmenblockabdeckungen + Drahtklemmen) Kabeldurchmesser max. 24 mm Größe der Sammelschiene HorizontalMax. 32x5 30x10 25x20 mm Vertikal max. 25x12mm Gewicht Von 350 bis 500 g |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für Carlo Gavazzi - CTD2X755AXXX AC-Stromtransformator zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|
