| Marke | Carlo Gavazzi |
| Produkt | CTD1X805AXXX |
| Beschreibung | Stromtransformator |
| Interner Code | IMP241841 |
| Gewicht | 1 |
| Technische Spezifikation | Wechselstromtransformator (max. 23 mm φ Kabel) Typ CTD-1X • Stromwandler vom Typ Kabel und Sammelschiene • Klasse 0,5, Ströme von 50 bis 300 A • Abnehmbarer DIN-Schienenmontagehalter • Abnehmbare Befestigungsclips für die Verkleidung • 2 isolierte Befestigungsschrauben für Kabel/Sammelschiene • Doppelte Schraubklemmen (bis zu 8-adrige Verbindungen) • Verschließbare Klemmenblockabdeckungen Beschreibung des Produkts Bestellschlüssel CTD-1 X 100 5A XXX Stromwandler in Kabel-/Sammelschienen-Ausführung mit DIN-Schiene/Sammelschiene und Schalttafelmontage. Typenauswahl Primärstrom Von 50 bis 300 A (siehe Reichweitentabelle) Nennprimärströme von 50 A bis 300 A. Sekundärstrom 1A 5A Modell Primärstrom Sekundärstrom-Option Optionaler Befestigungssatz: CTD-Kit Option XXX:Keine XTX: Tropikalisierung Eingabespezifikationen Betriebsfrequenz 48 bis 62 Hz Max. Systemspannung0,72 kV Nennisolationsgrad3 kV/1 min. bei 50 Hz Isolationsklasse E (max. 75°C) Kurzfristiges aktuelles Rating Mit typischen 100 In/1/1 s Idyn 2.5 Zoll Der kurzzeitige Wärmestrom Ith ist ohnehin durch die Kabel-/Busschienengröße begrenzt. Erweiterte Strombewertung 120% Sicherheitsfaktor (FS) ≤ 5 (Klasse: 0,5, 1 und 3) Allgemeine Spezifikationen Normen gemäß EN 60044-1 Gehäuse ABS, selbstverlöschend: UL 94 V-0 Montage der DIN-Schienen-Sammelschiene und Schalttafelmontage StandardzubehörZwei Klemmenblockschrauben. Zwei verschließbare Klemmenblockabdeckungen. Zwei Befestigungsclips für die Schalttafelmontage. Ein DIN-Schienenadapter. Optionales Zubehör Erweiterter Montagesatz CTD-Kit: Sechs Kabel/Busschienen Befestigungsschrauben. Sechs Kunststoffkappen für Kabel-/Sammelschienen-Befestigungsschrauben. Zwei Befestigungsclips für die Schalttafelmontage. Besondere Merkmale1 A Sekundärstrom, Tropikalisierung Betriebstemperatur -25°C bis +60°C (-13°F bis 140 °F) (R.H. < 90%, nicht kondensierend bei 40 °C) Lagertemperatur-30°C bis +70°C (-22°F bis 158 °F) (R.H. < 90%, nicht kondensierend bei 40 °C) Zulassungen CE, cURus und CSA Verbindungsschraubentyp Kabelquerschnittsfläche von 1,5 bis 6 mm2 Für Reihenklemmenschrauben maßgebliches Anzugsmoment der Min/Max-Schrauben: Von 1 bis 2 Nm Maximales Anzugsmoment der Schrauben, das für die Kabel-/Sammelschienen-Befestigungsschrauben relevant ist: 0,3 Nm Schutzgrad IP00 IP20 (mit verschließbaren Klemmenblockabdeckungen + Drahtanschlüssen) KabeldurchmesserMax. 23 mm SammelschienengrößeMax. 20x5 mm GewichtVon 150 bis 200 g Ausgangsspezifikationen Nennsekundärstrom 5 A oder 1 A |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für Carlo Gavazzi - CTD1X805AXXX Stromtransformator zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|

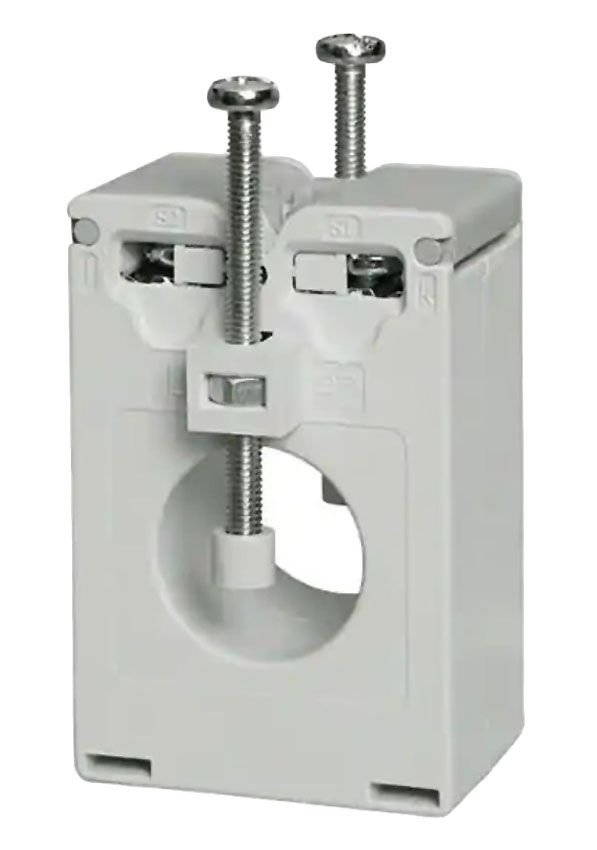

cg_ctd-1x_3.jpg | |
|
|

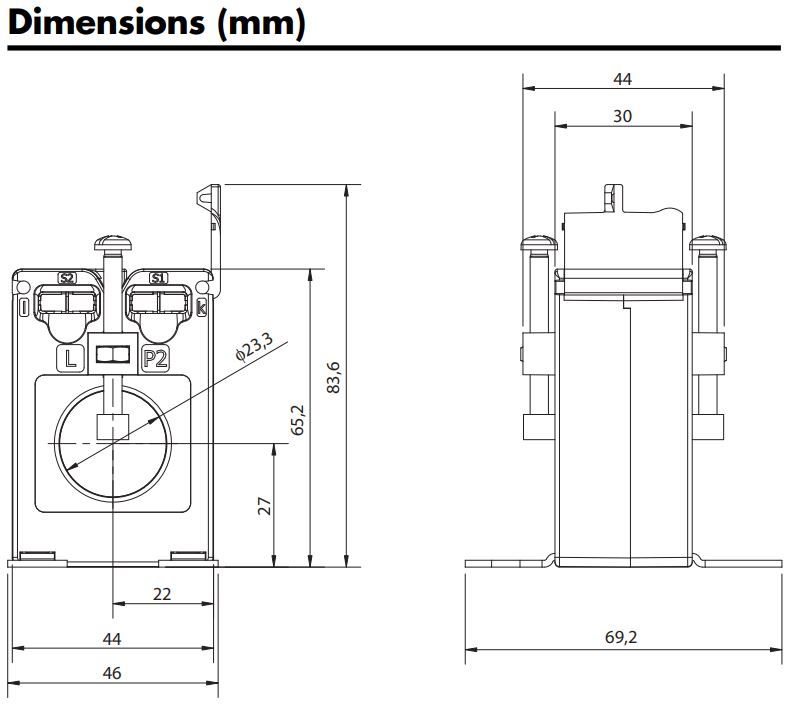

cg_ctd-1x_dim_3.jpg |
