| Marke | S+S REGELTECHNIK |
| Produkt | 1301-1112-2010-000 |

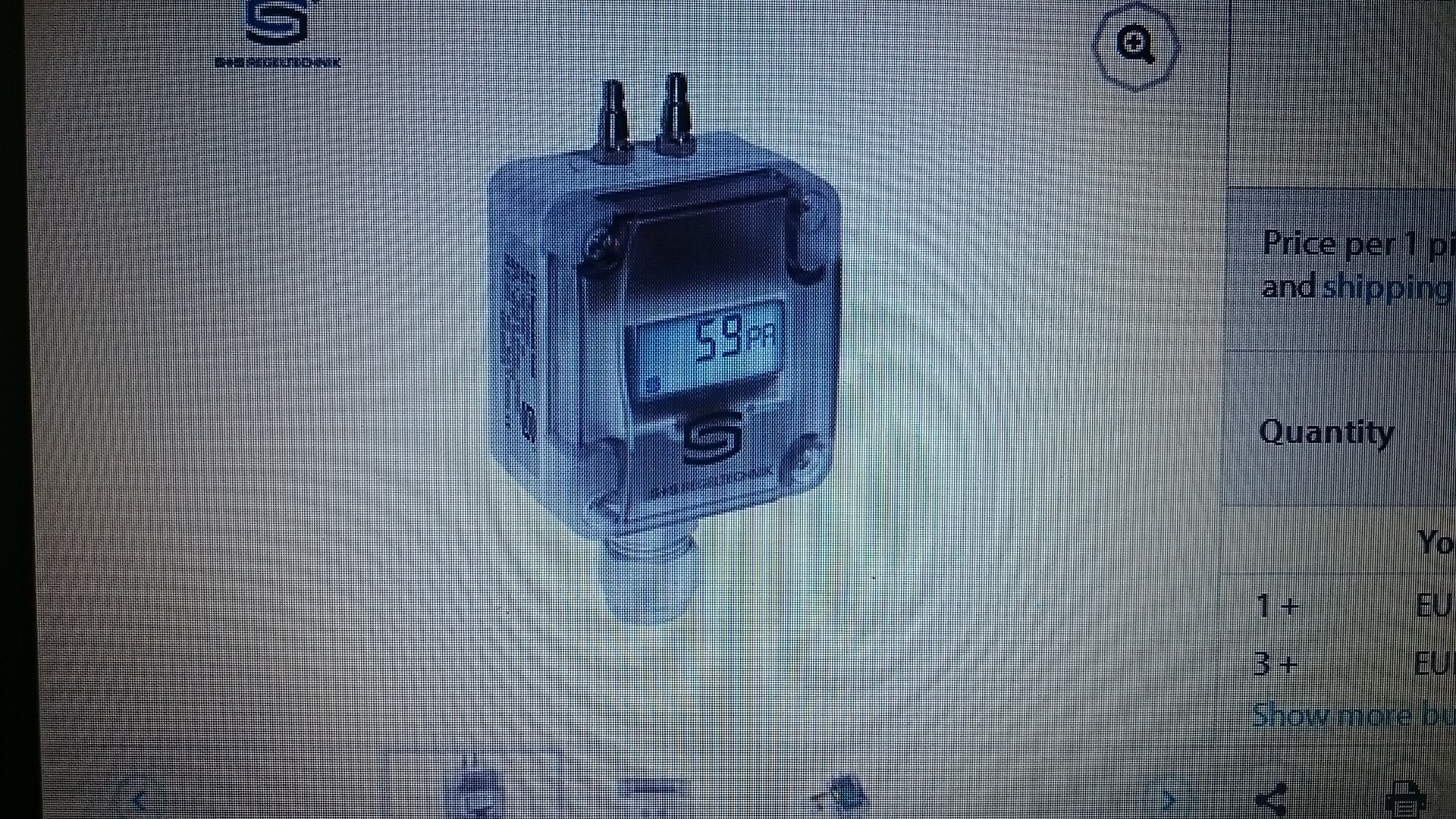

| Beschreibung | Differenzdrucktransmitter |
| Interner Code | IMP2894084 |
| Gewicht | 0.4 |
| Technische Spezifikation | Leistungsaufnahme < 1 W bei 24 V DC; < 2 VA bei 24 V AC Spannungsversorgung 15... 36 V DC je nach Arbeitswiderstand stabilisiert sich die Restwelligkeit auf ± 0,3 V Arbeitswiderstand Ra (Ohm) = (Ub -14 V)/0,02 A für die I-Variante Messfunktion Differenzdruck, Volumenstrom (Quadratwurzel-Ausgangssignal) Aktueller Verbrauch < 20 mA Messbereiche Mehrbereichsumschaltung mit 8 umschaltbaren Messbereichen Temperatur des Mediums -20... +50°C Druckanschluss mit Anschlussstutzen für Druckschlauch Ø 6 mm Art des Drucks Differenzdruck Nullpunkt-Offset ± 5% des Endwerts Über- unter dem Druck max. 5 x Druckbereich Mittel saubere Luft und nicht aggressive, nicht brennbare Gase Filterung von Signalen umschaltbar 1 s/ 10 s Ausgang 4... 20 mA Elektrischer Anschluss 2- oder 3-adriger Anschluss 0,14 - 1,5 mm² über Anschlussschrauben Ausgangssignal 4... 20 mA Kabelverbindung Kabelverschraubung, Kunststoff (M 16 x 1,5; mit Zugentlastung, austauschbar, max. Innendurchmesser 10,4 mm) oder M12-Stecker nach DIN EN 61076-2-101 (optional auf Anfrage) Kabelverschraubung M 16 x 1,5, inklusive Zugentlastung, austauschbar, max. Innendurchmesser 10,4 mm Langfristige Stabilität ± 1 %/ Jahr Hysterese 0,3% des Endwerts Teile, die mit Medien in Kontakt ms, Ni, Nylon, PU, Si, PVC mit Weichmachern Werte für die Temperaturabweichung ± 0,1% des Endwertes/°C Linearität < ± 1% des Endwerts Luftfeuchtigkeit < 95% r. H., nicht niederschlagsfreie Luft Genauigkeit (1000 Pa): ± typischerweise 10 Pa verglichen mit dem kalibrierten Referenzgerät Schutzklasse III (gemäß EN 60 730) Art des Schutzes IP 65 (gemäß EN 60 529) * Normen CE-Konformität, elektromagnetische Verträglichkeit gemäß EN 61326, gemäß EMV-Richtlinie 2014/ 30/ EU Messbereich Druck 0... +100 Pa/-100... +100 Pa 0... +300 Pa/-300... +300 Pa 0... +500 Pa/-500... +500 Pa 0... +1000 Pa/-1000... +1000 Pa Wohnen Kunststoff, UV-stabilisiert, Material Polyamid, 30% glaskugelverstärkt, mit Schnellverschlussschrauben (Kombination aus geschlitztem Kreuzschlitz/Kreuzschlitz), Farbe Verkehrsweiß (ähnlich RAL 9016), Der Gehäusedeckel für das Display ist transparent! Abmessungen des Gehäuses 72 x 64 x 43,3 mm (Typ 1 mit Display) Funktionen zweizeiliges Display mit Beleuchtung, Ausschnitt ca. 36 x 15 mm (B x H), zur Anzeige des IST-Drucks |
Bitte senden Sie uns Ihre Anfrage per E-Mail, um Preis und Lieferzeit für S+S REGELTECHNIK - 1301-1112-2010-000 Differenzdrucktransmitter zu erhalten. Wir können Sie auch für andere Modelnummern beraten. Wir versuchen auf den deutschen Industriemarkt den besten Preis und Lieferzeit für Sie in Erfahrung zu bringen.
Wir vertreiben nur neue und originale Produkte.
|
|
